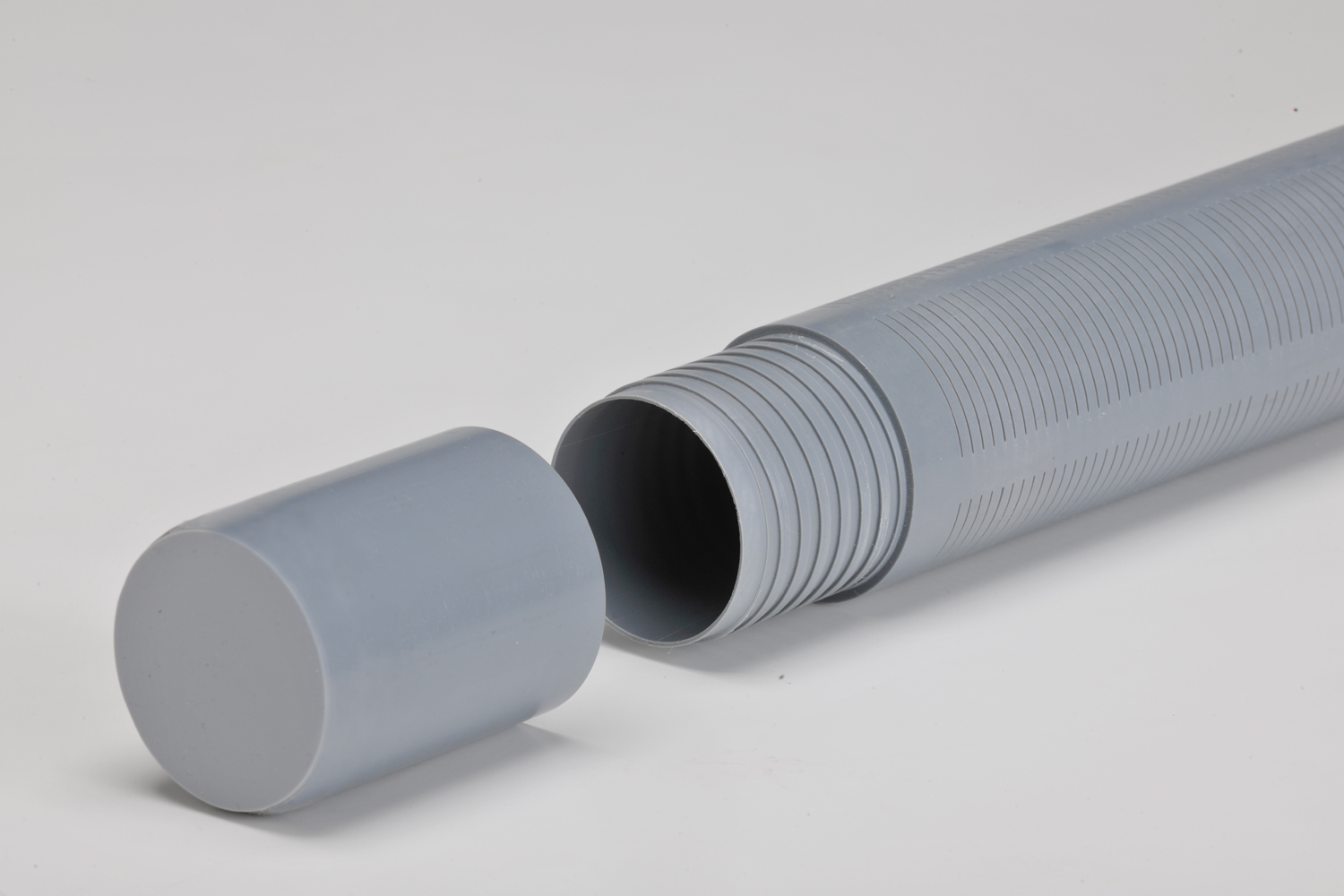

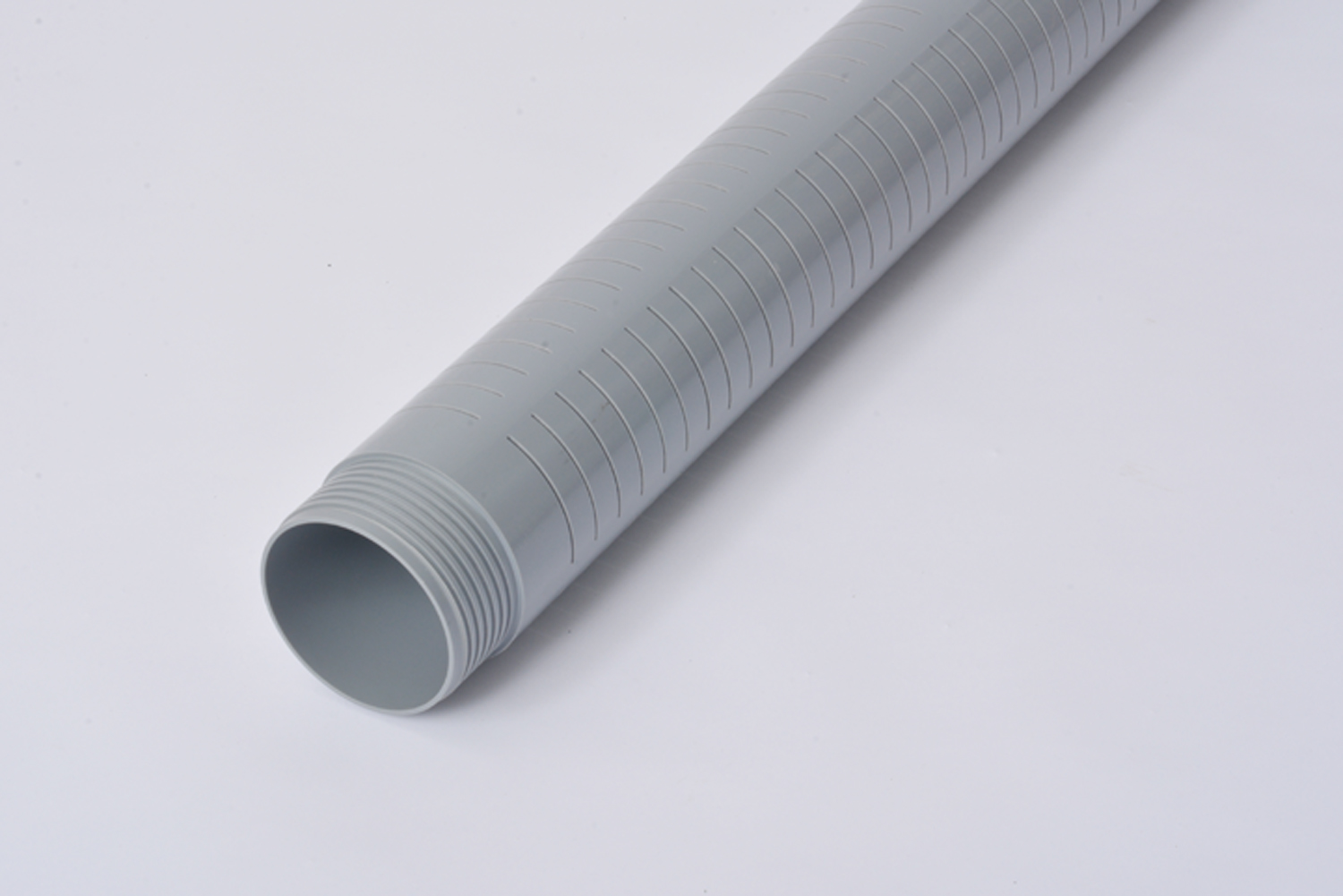

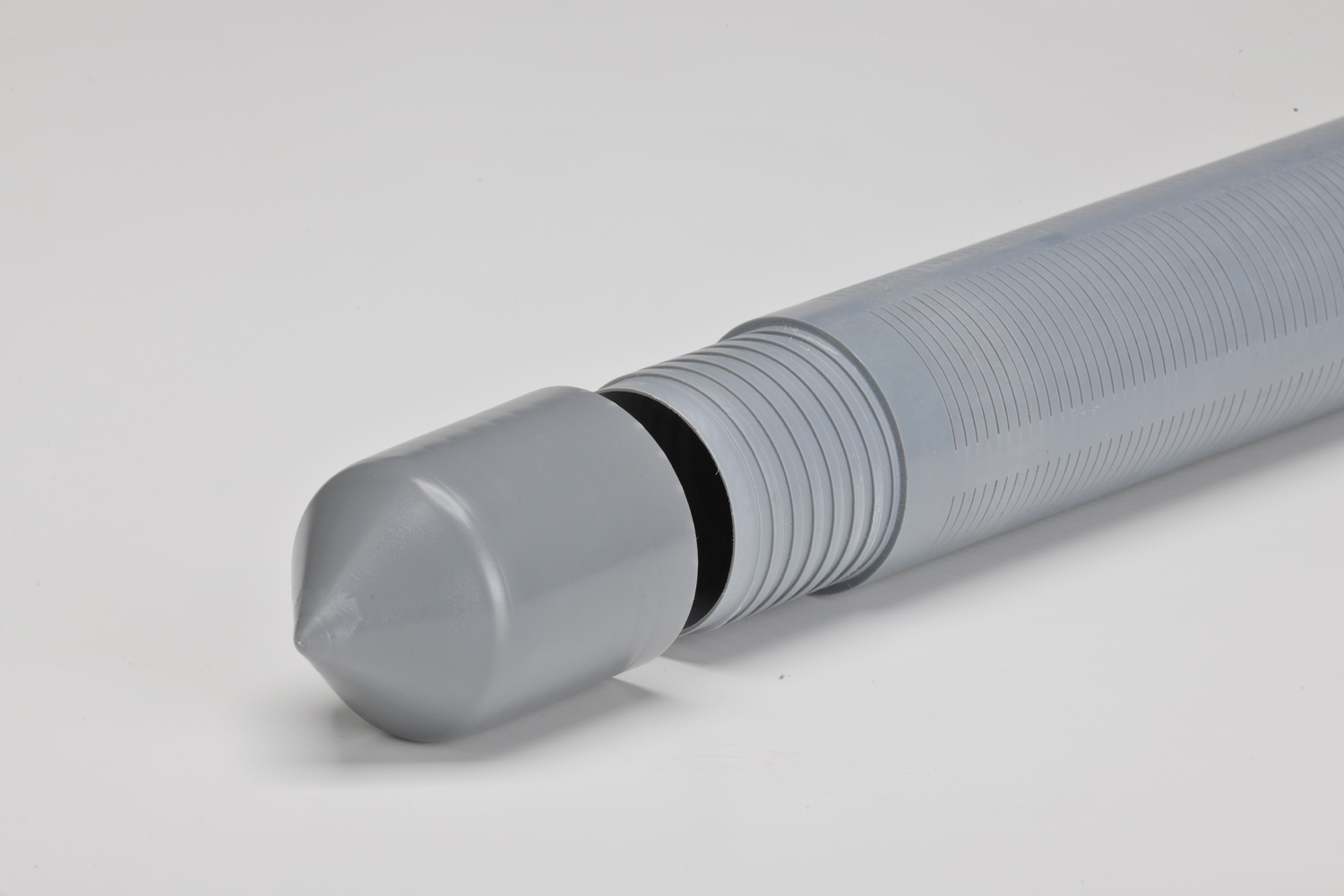

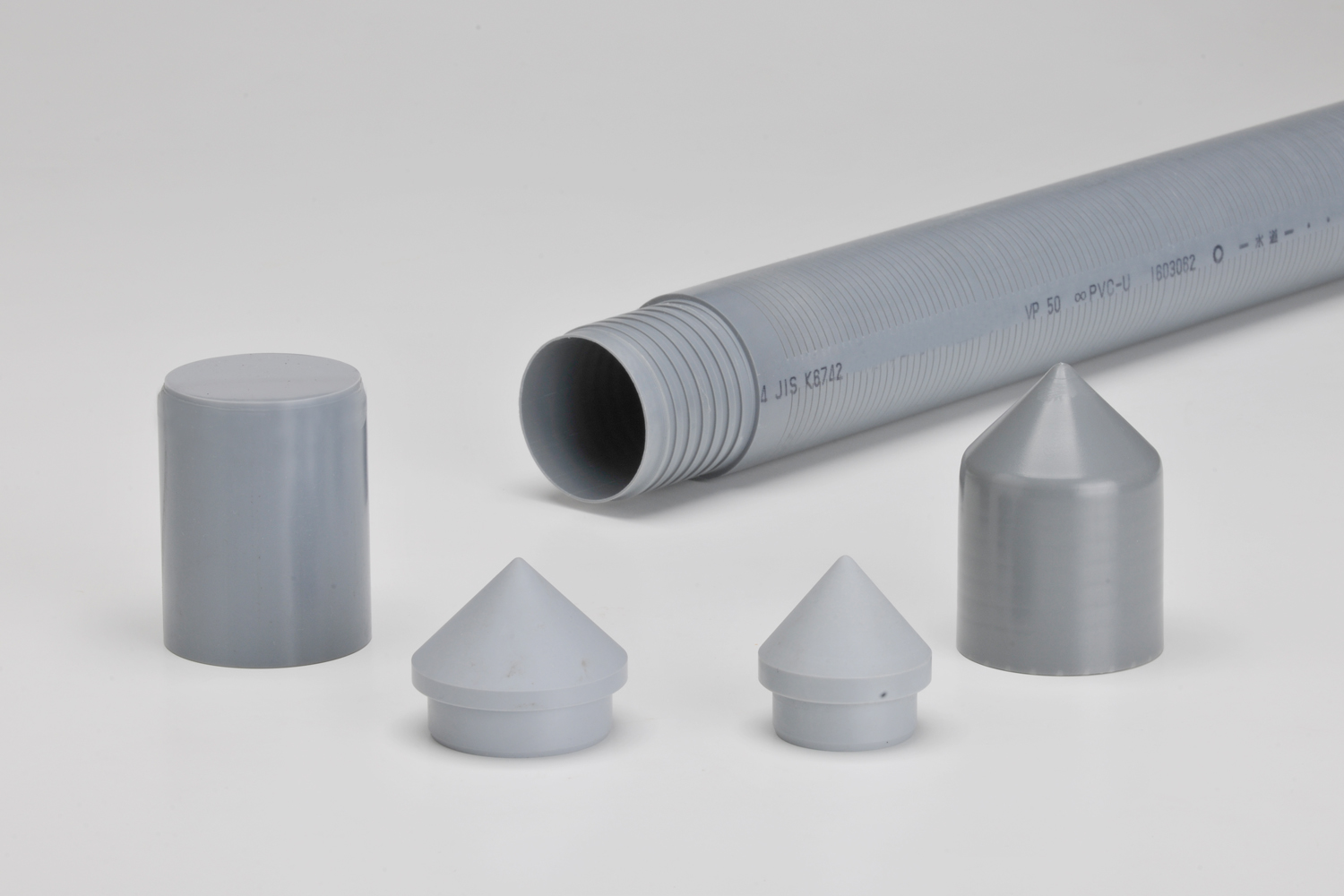

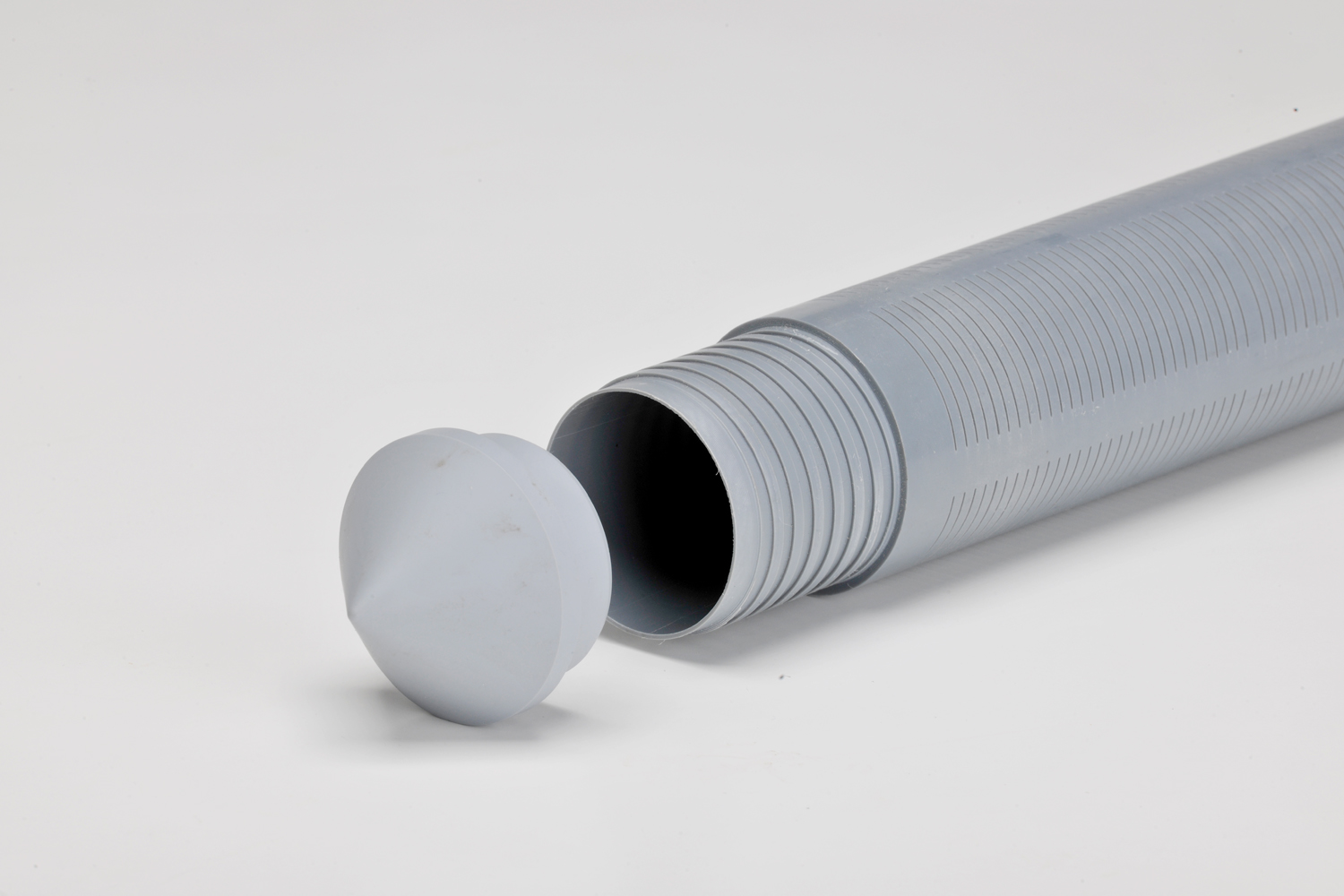

横スリット型ストレーナ管

小口径<VPW25～VP100>

NETIS（新技術登録番号）：KK-110013-A

標準0.5㎜のスリット幅 で大開孔率のストレーナ管を提供します

素材はJIS規格に基づいた水道用PVC-U管
（VPW25・VPW30・VPW50）

スリット幅は0.3㎜と1.0㎜も選べ、開孔率は6%～18%となります

小口径　VPW25～VP100

観測孔　流向流速試験孔　土壌汚染調査孔　他　各種調査孔に対応

PVC-Uとは

PVCとはポリ塩化ビニル（Polyvinyl Choloride）のことで、Uとは無可塑（Unplasticized）のこと。
すなわち、U-PVC（PVC-U）とは「無可塑ポリ塩化ビニル」を意味します。

横スリット型ストレーナ管の素材はJIS規格（JIS K 6742/6741)に基づいたPVC-U管です。

Technical Information
-技術情報-

強度試験結果(小口径)

各種ストレーナ管強度の比較試験結果　（開孔率 7％ の比較）

種　類 へん平強度(N)
10%へん平		 引張強度(N) 備　　　　考
VP-50 横スリット 8,400 11,060 横スリット切断
丸孔 6,940 26,070 管試験保持部破断
縦スリット 2,860 27,370以上 管試験保持部破断
ネジ部 – 9,152以上 管試験保持部破断

※弊社製品比較　※1N=0.10197kgf

※VP50では、約900mの吊重量で切断されることになります。計算上、安全率3として深度300mまで施工可能となります。

※数値の「以上」とは、本体の切断ではなく、管試験保持部が破断したためで、それ以上の強度があるとみなされます。

仕様一覧表

VP ネジ付管 / 小口径VP25 ～ VP100

Standard

  • VPW
  • VPW30
  • VP40
  • VPW50
  • VP65
  • VP75
  • VP100

VPW

スリット幅
W
mm		 ピッチ
P
mm		 条数
条		 開孔率
%		 外径
D1
mm		 内径
D2
mm		 全長
L
mm		 パイプ有効長
L1
mm		 ネジ長
S
mm		 概略
重量
kg
0.5 3.5 3 8.85 32 25 500 470 30 0.224
1000 970 0.448
2000 1970 0.896
スリット幅
W
mm		 ピッチ
P
mm		 条数
条		 開孔率
%		 外径
D1
mm		 内径
D2
mm		 全長
L
mm		 パイプ有効長
L1
mm		 ネジ長
S
mm		 概略
重量
kg
0.5 3.5 3 8.71 38 31 500 450 50 0.271
1000 950 0.542
2000 1950 1.048
スリット幅
W
mm		 ピッチ
P
mm		 条数
条		 開孔率
%		 外径
D1
mm		 内径
D2
mm		 全長
L
mm		 パイプ有効長
L1
mm		 ネジ長
S
mm		 概略
重量
kg
0.5 3.5 4 10.20 48 40 550 500 50 0.396
1050 1000 0.791
2050 2000 1.582
スリット幅
W
mm		 ピッチ
P
mm		 条数
条		 開孔率
%		 外径
D1
mm		 内径
D2
mm		 全長
L
mm		 パイプ有効長
L1
mm		 ネジ長
S
mm		 概略
重量
kg
0.5 3.5 4 10.10 60 51 550 500 50 0.561
1050 1000 1.122
2050 2000 2.244
スリット幅
W
mm		 ピッチ
P
mm		 条数
条		 開孔率
%		 外径
D1
mm		 内径
D2
mm		 全長
L
mm		 パイプ有効長
L1
mm		 ネジ長
S
mm		 概略
重量
kg
0.5 3.5 5 10.16 76 67 500 450 50 0.723
1000 950 1.445
2000 1950 2.890
スリット幅
W
mm		 ピッチ
P
mm		 条数
条		 開孔率
%		 外径
D1
mm		 内径
D2
mm		 全長
L
mm		 パイプ有効長
L1
mm		 ネジ長
S
mm		 概略
重量
kg
0.5 3.5 6 9.65 89 77 500 450 50 1.101
1000 950 2.202
2000 1950 4.404
スリット幅
W
mm		 ピッチ
P
mm		 条数
条		 開孔率
%		 外径
D1
mm		 内径
D2
mm		 全長
L
mm		 パイプ有効長
L1
mm		 ネジ長
S
mm		 概略
重量
kg
0.5 3.5 6 7.04 114 100 500 450 50 1.705
1000 950 3.409
2000 1950 6.818
4000 3950 13.636

Option

  • VPW25
  • VPW30
  • VP40
  • VPW50
  • VP65
  • VP75
  • VP100

VPW25

スリット幅
W
mm		 ピッチ
P
mm		 条数
条		 開孔率
%		 外径
D1
mm		 内径
D2
mm		 全長
L
mm		 パイプ有効長
L1
mm		 ネジ長
S
mm		 概略
重量
kg
0.3 3 3 6.20 32 25 500 470 30 0.224
1000 970 0.448
2000 1970 0.896
1.0 4 3 18.53 500 470 0.224
1000 970 0.448
2000 1970 0.896
スリット幅
W
mm		 ピッチ
P
mm		 条数
条		 開孔率
%		 外径
D1
mm		 内径
D2
mm		 全長
L
mm		 パイプ有効長
L1
mm		 ネジ長
S
mm		 概略
重量
kg
0.3 3 3 6.10 38 31 500 450 50 0.271
1000 950 0.542
2000 1950 1.048
1.0 4 3 14.37 500 450 0.271
1000 950 0.542
2000 1950 1.048
スリット幅
W
mm		 ピッチ
P
mm		 条数
条		 開孔率
%		 外径
D1
mm		 内径
D2
mm		 全長
L
mm		 パイプ有効長
L1
mm		 ネジ長
S
mm		 概略
重量
kg
0.3 3 4 7.15 48 40 550 500 50 0.396
1050 1000 0.791
2050 2000 1.582
1.0 4 4 14.97 550 500 0.396
1050 1000 0.791
2050 2000 1.582
スリット幅
W
mm		 ピッチ
P
mm		 条数
条		 開孔率
%		 外径
D1
mm		 内径
D2
mm		 全長
L
mm		 パイプ有効長
L1
mm		 ネジ長
S
mm		 概略
重量
kg
0.3 3 4 6.53 60 51 550 500 50 0.561
1050 1000 1.122
2050 2000 2.244
1.0 4 4 15.67 550 500 0.561
1050 1000 1.122
2050 2000 2.244
スリット幅
W
mm		 ピッチ
P
mm		 条数
条		 開孔率
%		 外径
D1
mm		 内径
D2
mm		 全長
L
mm		 パイプ有効長
L1
mm		 ネジ長
S
mm		 概略
重量
kg
0.3 3 5 7.12 76 67 500 450 50 0.723
1000 950 1.445
2000 1950 2.890
1.0 4 4 17.95 500 450 0.723
1000 950 1.445
2000 1950 2.890
スリット幅
W
mm		 ピッチ
P
mm		 条数
条		 開孔率
%		 外径
D1
mm		 内径
D2
mm		 全長
L
mm		 パイプ有効長
L1
mm		 ネジ長
S
mm		 概略
重量
kg
0.3 3 6 6.76 89 77 500 450 50 1.101
1000 950 2.202
2000 1950 4.404
1.0 4 4 16.17 500 450 1.101
1000 950 2.202
2000 1950 4.404
スリット幅
W
mm		 ピッチ
P
mm		 条数
条		 開孔率
%		 外径
D1
mm		 内径
D2
mm		 全長
L
mm		 パイプ有効長
L1
mm		 ネジ長
S
mm		 概略
重量
kg
1.0 4 4 16.41 114 100 500 450 50 1.705
1000 950 3.409
2000 1950 6.818
4000 3950 13.636

※仕様等につきましては予告なく変更する場合がございます。
